一、产品特点

CGM-320B道钉锚固剂为无机混合料，具有快硬、高强、微膨胀、冷操作施工和对环境无污染等特点。

省去了硫磺胶泥锚固道钉时需要熬制加热工序，避免混凝土轨枕、桥枕因局部受热可能产生裂缝和降低道钉使用寿命。

可在在低温环境（不低于-10℃）施工，经200万次疲劳试验效果良好。

二、应用范围

1、混凝土结构加固工程中牵钉的锚固，并可满足钢筋焊接要求。

2、铁路混凝土轨枕、桥枕的道钉锚固，装配式桥梁胶结接头、机械设备地脚螺栓的锚固。

3、铁路、隧道、引水隧道、煤矿、桥墩加固、房屋抗震、冶金矿山等地下工程用锚杆进行支护围岩的快速施工。

三、施工工艺

1、不绝缘型道钉锚固剂施工方法

a、清除孔内杂物、粉尘及污染物。

b、在锚固孔底部用木塞、粘土等堵严，防止漏浆。道钉的锚固深度不得小于130mm。

c、清除道钉表面的铁锈、油污。

d、将锚固剂倒入搅拌锅内，称取适量的水与锚固剂一起拌合2～3分钟。

e、将拌合均匀的锚固剂，灌注入道钉预留孔中。

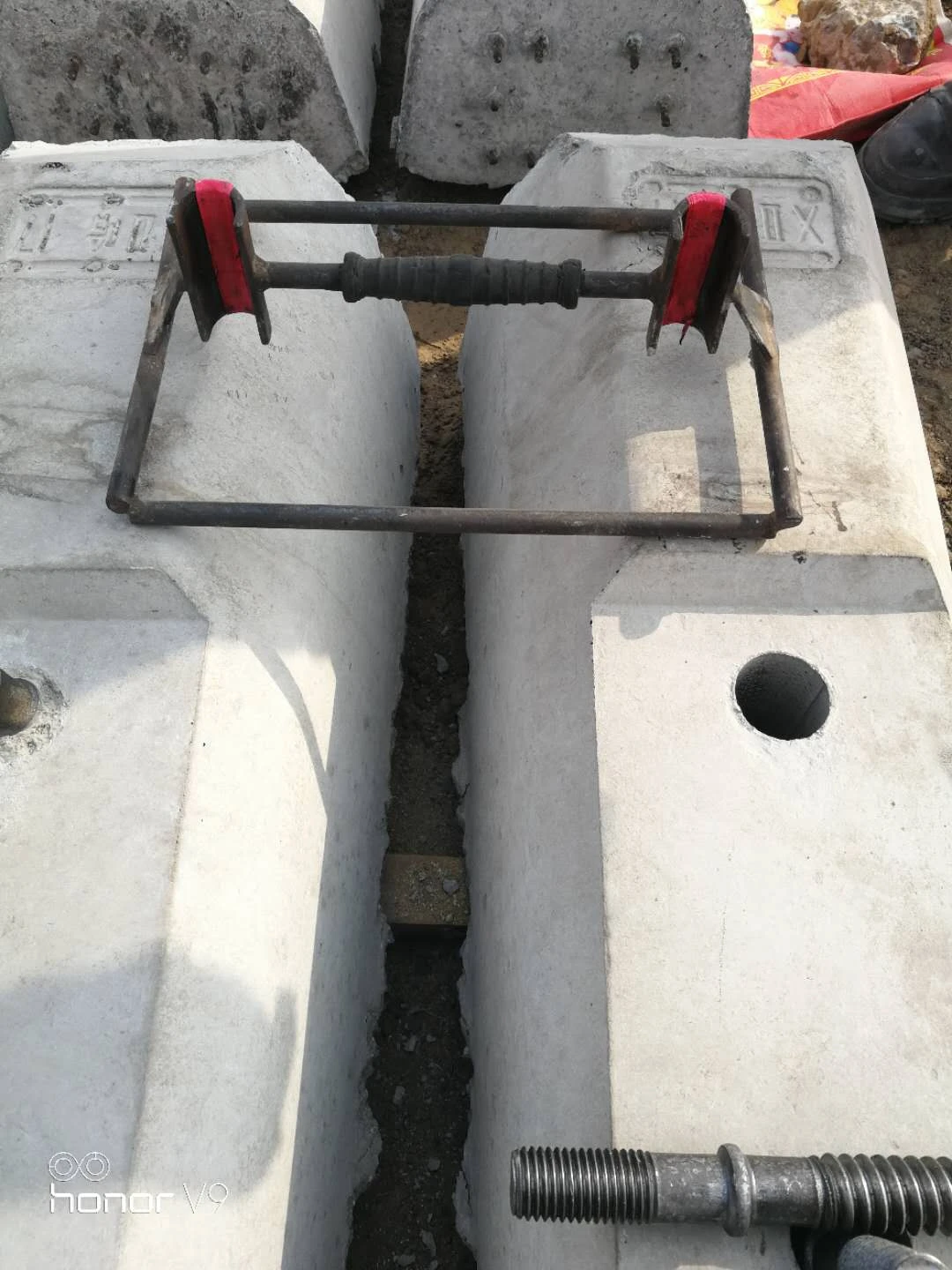

f、将套入锚固架的道钉从灌注孔上部压入灌满锚固剂的孔正中，轻轻敲击道钉头部使材料受振动达到密实。

g、当锚固剂硬化抗拔力≥60KN时，即可受力。

2、绝缘型道钉锚固剂施工方法

a、使用时将锚固料和1#拌和液按照4:1的重量比混合搅拌2分钟，充分拌合和均匀后再加入0.02份2#拌和液快速拌合1分钟，搅拌均匀后即可进行道钉锚固，搅拌均匀的锚固剂应在5分钟内使用完，严禁使用未拌合均匀的锚固剂。

b、锚固前应先将孔内和道钉表面的杂物、粉尘及油污铁锈清除干净。将道钉孔底部用木塞、粘土等堵严，防止漏浆。填充物上部距道钉孔上口应不小于135mm。

c、道钉的锚固深度不得小于115mm。

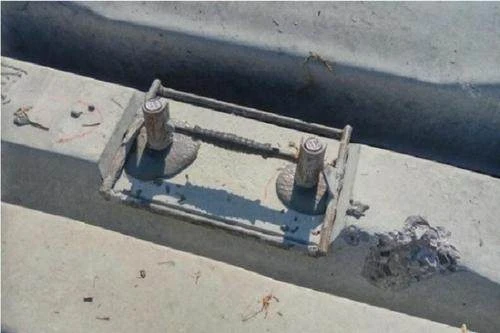

d、将拌合均匀的锚固剂，灌注入道钉予留孔中，将道钉套入道钉锚固架从灌注孔上部压入灌满锚固剂的孔正中，转动道钉并轻轻敲击道钉上部，使锚固剂受振动达到密实。

注：1、锚固一根道钉大约需要锚固剂0.4kg

2、施工中废弃的锚孔，应采用锚固剂填实。

3、道钉锚固完成12小时后可上线受力，严禁提前受力，以免造成损坏。

4、不绝缘型锚固剂严禁用于有绝缘要求的线路上使用。

四、包装储存

道钉锚固剂标准包装规格为：40kg/袋。

自生产之日起有效贮存期为6个月。

应贮存在阴凉、干燥、通风的库房中，不可曝晒，不可雨淋，冬季应注意防冻。
